手作り地デジアンテナ結構良い感じ

私の部屋にはテレビアンテナの口が無い。
仕方なく今までは室内アンテナを少し工夫して地デジを受信していました。
それもアナログ時代に使っていた室内アンテナなので、受信感度は良くなくて・・ちょっとものを動かしただけでテレビが見えなくなるのです。
それがひどくなってついには数日前からいくつかのチャンネルがまともに映らなくなってしまいました。
もうさすがに地デジ専用アンテナを買おうかと、エディオンのオンラインショップを見ていたのですが・・
もう一度だけ挑戦してみたくなって。
今回はハンガーの針金をお使ってループアンテナを作ってみました。
我が家の受信しているテレビ塔だとチャンネル14、15、18、19、22、23となるので、
周波数は479〜533MHz。
この周波数の範囲全体をカバーするためにちょうど真ん中辺のチャンネル18(503MHz)にアンテナの特性を合わせることにしました。
波長λ=300/周波数f
チャンネル18の波長は59.64cmになるので、約60cmにハンガーをカットして円形にし、同軸ケーブルと接続。

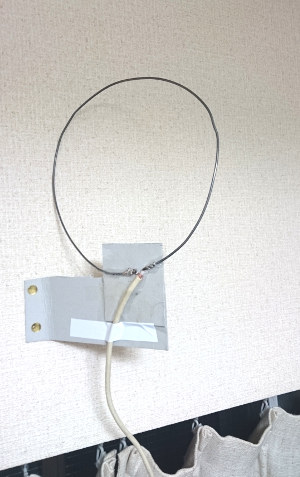

こんな感じで設置

これがびっくりするほど上手くいって、指向性があるので円の側面を電波塔の方向へ向けると、どのチャンネルも50近くのレベルが出て問題なく見れるようになりました。
イヤあ、もっと前から作ればよかった。
